DH 系列 CO2 原料氣脫氫催化劑

一、DH 系列除氫催化劑的主要物化性能

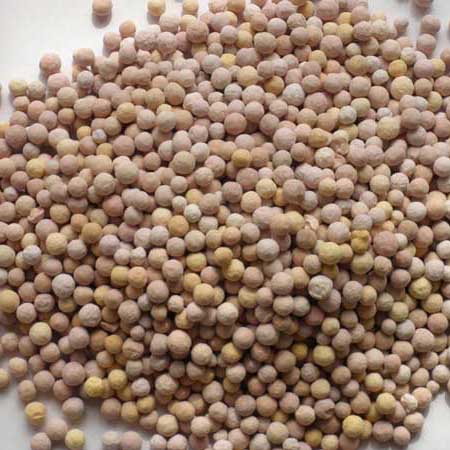

外觀：灰色，φ2～3，球型；堆比重：0.55~0.65g/ml；

比表面積：～170m2 /g；晶粒大?。骸?0A

機械強度（球型點壓）：≥5kg/粒（φ3mm）；空速（小時- 1 ）：2.0～3.2×104 ；反應尾氣氫含量＜50ppm；氫最低全轉化溫度：120℃；活性組分：Pd、Pt；

操作溫度區間：120~300℃；（關鍵參數）裝填高徑比：0.9~1.0：1（關鍵參數）

二、DH 系列除氫催化劑使用工藝條件

1、要求≤0.2mg/NM3 。（關鍵參數）

2 、反應壓力≥2.0Mpa，初始絕熱反應器入口溫度一般為 120 ～200℃，隨著時間的延長，入口溫度可逐步提高，一直到 180℃為止(從節約能耗的角度考慮，否則可提高至 200℃)。預熱建議采用蒸汽加熱；使用壽命為 2 年。

三、DH-2 型脫氫催化劑裝填及開車催化劑床層壓力降與催化劑床層高徑比、氣體流量大小、氣體分布板開孔率、催化劑顆粒形狀、顆粒大小、機械強度以及操作工藝條件等密切相關。根據我們的使用經驗，催化劑床層高徑比控制在 0.9～1 左右，可有效控制壓力降在 0.3～0.5kg/cm2。

本催化劑使用、儲存時要密切注意水泡和酸霧的影響。裝填時先鋪 2～4 層不銹鋼絲網，（孔徑為 2.0～3mm）然后放置一層約 10～20cm 厚的陶瓷球（?10～15mm）；在該陶瓷層上部再放置一層不銹鋼絲網作為催化劑床層的支撐物，然后

裝填催化劑。裝填時有關人員必須佩戴防塵口罩，催化劑自由落體高度不得大于0.5 米。在裝填完好的催化劑床層上面鋪一層不銹鋼絲網，再放置厚度 10～15cm的陶瓷球（?10～15mm）。本催化劑使用前不需要還原處理。

1．目的：

脫去原料氣 CO2 中的氫，避免因氫氣在系統積累發生爆炸。為更好地遵從裝填規程，保證原料氣中的氫≤50ppm。

2．裝填前應具備的條件：

1）脫氫反應器(R101)的安裝、吹掃、試壓、清洗已完畢，設備內清理干凈

并自然涼干，支承板已固定堅實，現場的雜物已清理干凈。

2）所裝填的 Φ10mm 的瓷球、 Φ3mmPt-Pd 催化劑及不銹鋼絲網的質量、規格、數量均達到技術要求并運送到現場。

3．催化劑的數量、規格、材料：

序號	規格	型號	裝填位置	體積/m3
1	Ф2～3mm	脫氫催化劑	脫氫反應器內

5、裝填催化劑前的準備工作及要求：

1）按技術要求標出裝填高度。

2）裝填觸媒要選在晴天進行，裝填時間應盡量縮短。

3）裝填所需工具(鐵桶、鐵鍬、鐵耙、篩子、吊裝用吊車、吊桶、繩子、帆布袋、卸料溢流管)就緒。

4）裝填人員的勞保用品(手套、工作服、安全帽、安全帶)必須穿戴齊全。

5）需進塔時，要辦理入塔進罐許可證，有專人監護。

6）登高作業時，要辦理登高作業許可證，并配備安全帶。

7）鉗工到達裝填現場待命。

6、注意事項：

1）因催化劑載體吸濕性強，裝填工作應在晴天進行，裝填時間應盡量縮短，應在裝置開車前 72 小時內進行。

2）裝填催化劑時，催化劑的自由落下高度不超過 0.5m。

3）在裝填過程中，應均勻鋪平觸媒，絕不能傾倒成堆，以防止氣體形成溝流或渦流，而影響脫氫效果。

4）裝填結束后，要緊固觸媒壓板，將絲網除沫器和作業時所拆物件復位緊固，所拆法蘭和封頭緊固封好。

5）裝填起吊時，要有專人監護，以防墜物傷人。

6）在反應器底部出口鋪上礬布或其它擋板擋好，避免裝填觸媒時，觸媒和雜物掉入管道，堵塞管道影響操作。

7）裝填完畢后，將觸媒鋪平壓實(防止踩踏)，復位緊固壓板、除沫器、接管及人孔等等。

8）裝填完畢后，要做到工完、料凈、場地清。

7、裝填步驟：

1）鉗工將封頭堅固螺栓編號、定位，然后將脫氫反應器封頭拆開，將絲網除沫器編號、定位拆下取出。

2）拆除篦子板及壓板。

3）拆開 AL2O3 觸媒下層格柵板、絲網取出。

4）拆開 Pt+Pd 觸媒下層格柵板、絲網取出。

5）拆開瓷球下層絲網及格柵板后，仔細檢查格柵板固定裝置是否牢靠，確認無誤后復位。

6）在反應器底部格柵板上鋪 2～4 層 12～14 目的不銹鋼絲網。

7）在絲網上鋪上 Φ10mm 的瓷球，厚度為 10～20cm。安裝一塊格柵板，工作人員踩在上面，將瓷球填滿整平。

8）瓷球鋪平后在上面壓上壓板并固定，壓板的開孔面積≥10%。

9）在 DH-2 型催化劑上鋪一層不銹鋼絲網，并用厚度 30mm 的篦子板壓好、固定。AI2O3 球并鋪平，裝填高度 10～15cm，安裝一塊格柵板，工作人員踩在上面，將瓷球填滿整平，用篦子板壓好固定后，將所拆絲網除沫器(組合件)等按序復位。

10）仔細檢查是否有遺留物品。

11）封頭按編號復位緊固。

8、備配：

1、吊車、叉車司機各 1 人，起重工 2 人；

2、安全監護員 1 人，負責稱重并記錄 1 人；

3、裝填操作人員 10 人，維修人員：2 人；

4、現場協調總指揮 1 人，催化劑廠家服務工程師 1 人。

9、物質材料：
